Отправить запрос на расчет стоимостиКомпания ТрубТехАрматура предлагает купить клапаны балансировочные Duyar оптом или в розницу по выгодным ценам. Организуем доставку трубопроводной арматуры в любой регион России. Варианты доставки: машинами нашего автопарка, транспортными компаниями, контейнерами по ж/д. Оплата возможна любым, удобным заказчику, способом — наличными, перечислением на р/счет по реквизитам, картой любого банка через онлайн-кассу.
Описание
Трубопроводная арматура турецкого производства имеет высокое качество и соответствует российским госстандартам. Предлагаем все типоразмеры клапанов балансировочных Duyar. Реализуем защитную регулирующую арматуру диаметром с условного прохода от Ду15 до ДуЗ00 мм бронзовые, чугунные и латунные, с резьбовым и фланцевым типом присоединения с ручной регулировкой, рассчитанные на работу под давлением 16 и 25 бар.
Классификация и технические характеристики
Балансировочным клапаном называется устройство, которое используется для регулирования размера проходного отверстия, изменения давления в системе, расхода потока транспортируемой среды. Регулирующая арматура позволяет стабилизировать работу системы, осуществлять плавное регулирование местное гидравлическое сопротивление. При уменьшении проходного сечения гидравлическое сопротивление увеличивается, при увеличении, соответственно, уменьшается, но увеличивается расход транспортируемой среды. Помимо этого в конструкции балансировочного крана предусмотрены специальные входы, которые обеспечивают возможность осуществлять замеры по расходу.
Балансировочный клапан Duyar T-З020 относится к самым востребованным видам регулирующей арматуры.Классификация и типоразмеры регулирующей арматуры регламентируются ГOCT 1289З-2005.

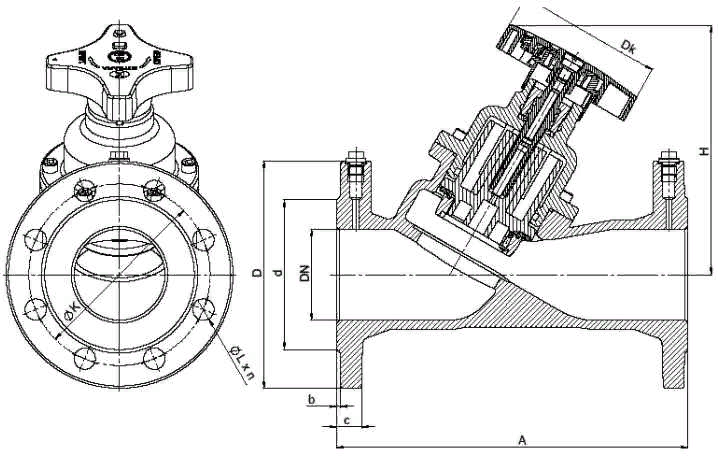

Рисунок. Схематическое изображение балансировочного клапана с фланцевым соединением.
Таблица 1. Элементы конструкции и материальное исполнение.
| Корпус и крышка | чугун ЕN-JL 1040/ЕN-JS 1020 |
| Стержень | коррозионностойкая сталь |
| Затвор | коррозионностойкая сталь |
| Вентильная горловка | полиамид РА GFЗ0 |
| Шина | латунь СuZn40Рb2 |
Таблица 2. Размеры.
| Номин.диаметр | DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Paзмеры вентиля | L | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| Н | 180 | 190 | 215 | 225 | 360 | 375 | 393 | 435 | 460 | 490 | 490 |
| D | 155 | 165 | 185 | 210 | 220 | 260 | 285 | 340 | 405 | 460 | 460 |
| Paзмеры фланца | PN 16 | ||||||||||
| k | 110 | 125 | 145 | 160 | 190 | 210 | 240 | 295 | 355 | 410 | 410 |
| g | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | 370 |
| тb | 18 | 20 | 22 | 24 | 26 | 30 | 32 | ||||
| d | 19 | 23 | 28 | ||||||||
| Кол-во отверстий | n | 4 | 8 | 12 | |||||||
Таблица З. Пропускная способность (Мin-Мах мЗ/час).
| Размеры | DN40 | DN40 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
| 1 1/2” | 2” | 3” | 4” | 5” | 6” | 8” | 10” | 12” | |
| ∆P=0.1 bar |
2,98- 8,56 |
2,02- 15,56 |
4,18- З5,9З |
6,28- 61,09 |
21,54- 111,З8 |
14,05- 1З0,47 |
З1,62- 218,0З |
69,46- 266,64 |
77,74- 421,76 |
| ∆P=1 bar (Kv) |
10,09- 26,15 |
6,55- 49,50 |
14,77- 116,81 |
21,0З- 196,78 |
69,87-З60,05 |
45,10- 420,ЗЗ |
108,67- 724,81 |
215,14- 850,94 |
256,66- 1З85,66 |
Как купить балансировочные клапаны
Чтобы сделать заказ на поставку защитной трубопроводной арматуры, позвоните по телефону, номер которого указан на сайте. Наш специалист рассчитает стоимость заказа, более подробно расскажет об условиях оплаты, ответит на все интересующие вас вопросы.
